Olipa kyseessä sitten kaivoksen prosessi, datakeskus tai vedenkäsittelylaitos, on ensiarvoisen tärkeää, että putkiston toimittajan valmistuksen prosessit, erityisesti materiaalinhallinta, hitsaus ja mittatarkkuus ovat hyvällä tasolla.

Balanus Oy:n tehokkaan putkistototeutuksen lähtökohtana on kohteen 3D-mallinnus, mikä mahdollistaa tarkan ja toimivan mitoituksen sekä esivalmistuksen ja asennuksen yksityiskohtaisen suunnittelun. Jos 3D-mallinnusta prosessitilasta ei ole saatavilla, Balanuksella on valmius ja mahdollisuus toteuttaa mallinnus.

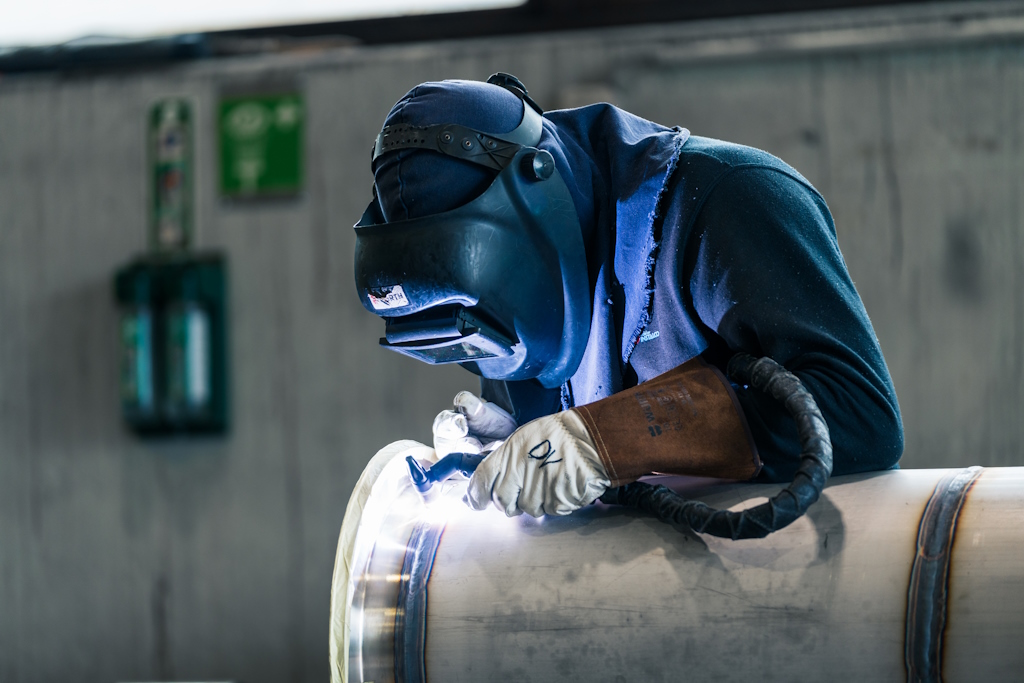

Materiaalien tuntemus ja hitsausosaaminen varmistavat putkistojen kestävyyden

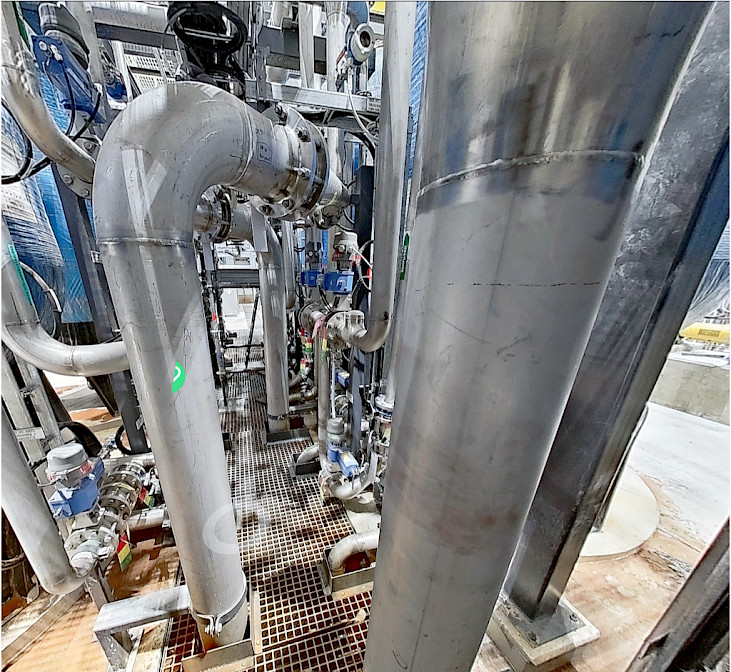

Kaivosten vesi- ja rikastusprosesseissa käytetään paljon ruostumattomia teräsputkia. Useasti mahdolliset korroosio-ongelmat johtuvat puutteellisesta tai kokonaan puuttuvasta juurensuojauksesta hitsauksessa. Toisaalta runsasseosteisten austeniittisten ja austeniittis-ferriittisten ruostumattomien teräslaatujen hitsauksen erityispiirteitä ei tiedetä ja/tai niitä ei osata huomioida, mikä sekin johtaa korroosio-ongelmiin.

Liittyen materiaalien korroosionkestävyyteen ja niiden käyttäytymiseen hitsauksessa on Balanus tehnyt yhteistyötä Oulun yliopiston materiaali- ja konetekniikan tutkimusyksikön kanssa – ja siellä erityisesti asiantuntija (IWE, IWI-C, TkL) Timo Kaupin kanssa. Hän työskentelee myös Lapin ammattikorkeakoulussa.

Timo Kaupilla on teollisuuden vaurioanalyysien ansiosta pitkä ja laaja kokemus mm. ruostumattomista putkiteräksistä, niiden hitsauksesta ja käytössä esiintyvistä haasteista. Hänen erityisosaamistaan Balanus on hyödyntänyt jo vuosien ajan.

– Ruostumattomasta teräksestä tehtyjen putkilinjojen rakentamisessa on ensiarvoisen tärkeää pyrkiä tekemään mahdollisimman paljon esivalmistusta hyvin hallittavissa tehdasolosuhteissa, Kauppi korostaa.

– Työmaaolosuhteissa putken sisäpuolen suojaaminen hitsauksessa tapahtuvalta hapettumiselta on ensiarvoisen tärkeää ja se voi olla ääritapauksissa mahdotonta. Joka tapauksessa putken sisäpuolen suojaaminen on työmaalla huomattavasti haastavampaa kuin tehtaalla.

Balanus kehittää jatkuvasti hitsauskirjastojaan ja kouluttaa henkilöstöään, joten asiakkaiden, esimerkiksi kaivosteollisuuden yritysten, yksilölliset tarpeet voidaan huomioida. Balanuksen riveissä hitsauksen ja laadunhallinnan kehittämisestä huolehtii laatuvastaava Matti Jukarainen.

Puutteellinen juurensuojaus altistaa putkistot korroosiolle

Juurensuojauksen merkitys on Timo Kaupin mukaan ruostumattomien terästen hitsauksessa ikiaikainen väittelyn aihe. Osa alan ammattilaisista on sitä mieltä, että se ei ole välttämätöntä korroosionkestävyyden kannalta, sillä putken sisällä ei virtaa kuin vettä. Toiset taas ovat sitä mieltä, että ellei juurensuojausta voida tehdä, niin puikkohitsaus pelastaa tilanteen.

– Molemmat tahot ovat valitettavasti väärässä.

– Kylmä totuus on se, että kun ruostumattoman teräksen pinta pääsee hapettumaan korotetuissa lämpötiloissa, kuten hitsauksessa, niin sen korroosionkestävyyden aikaansaava passiivikalvo tuhoutuu ja pinnan alle syntyy kromiköyhä vyöhyke, joka vielä pahentaa tilannetta. Tällaisena pinta ei kestä lähellekään samanlaisia olosuhteita kuin vahingoittumaton perusaine. Puutteelliseen tai puuttuvaan juurensuojaukseen liittyviä vauriotapauksia tulee Oulun yliopistolle 3–5 kappaletta vuodessa, ja näin on jatkunut jo monta vuotta.

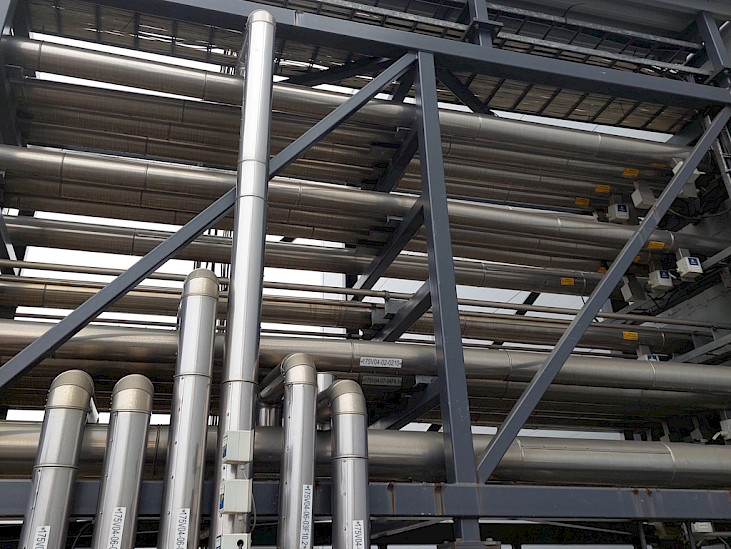

Esimerkiksi datakeskuksen usean kilometrin putkistomäärän Balanus pystyy toimittamaan muutamassa kuukaudessa. Lue lisää Balanuksen putkistotoimituksista datakeskuksiin.

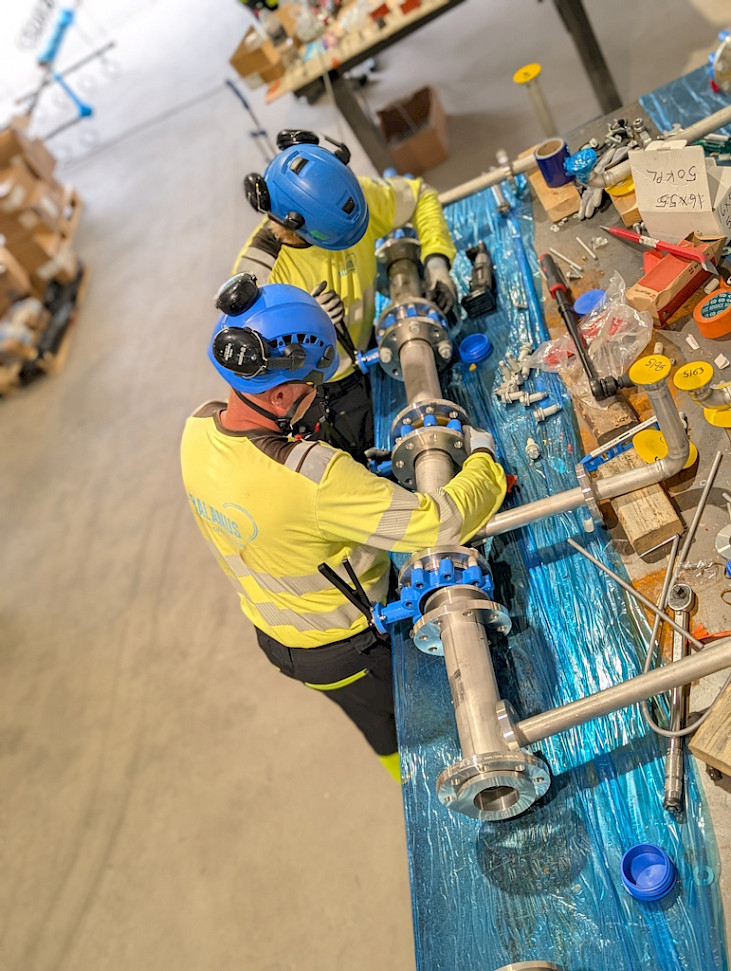

Esivalmistus ja esikokoonpano nopeuttavat asennuksia ja vähentävät työmaan kuormitusta

Perinteisessä menetelmässä työmaalle tilataan kaikki teollisuusputkistojen osat: putket, venttiilit jne. Putkia sitten paikan päällä mitotaan, katkotaan ja esivalmistetaan. Työ vaatii paljon tilaa, jolloin putkistourakoitsija on usein muiden urakoitsijoiden tiellä.

Sen sijaan Balanuksen toimitusprosessissa toteutus mietitään esivalmistesuunnittelussa 3D-mallinnettuna. Kaikki yksityiskohdat on valmiiksi mietitty ja dokumentoitu, joten esivalmistuksen ja asennuksen työntekijän tarvitsee vain toimia suunnitelman mukaisesti.

Esivalmistuksen avulla saavutetaan korkea ja tasainen putkistolaatu, aikataulujen pitävyys, työmaiden siisteys, hävikin minimointi ja taloudellinen tehokkuus. Balanus tekee esivalmisteina olosuhteiltaan vakioiduissa tehdasolosuhteissa yleensä n. 60–100 % teollisuusputkistoprojektin valmistustöistä.

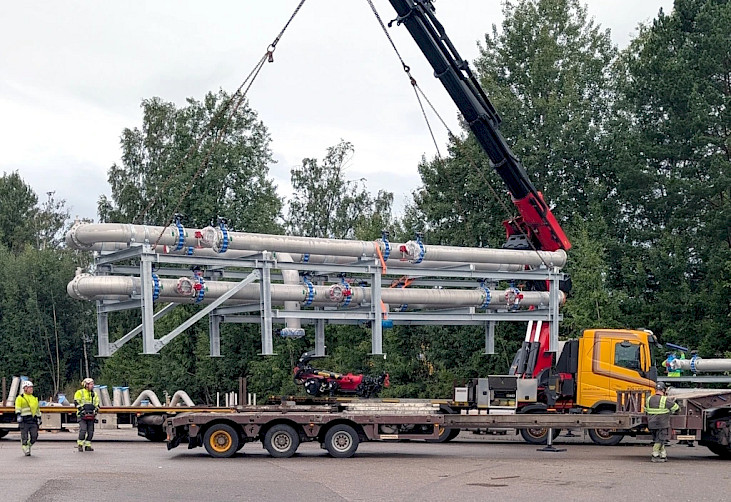

Lisäksi työmaan läheisyydessä sopivassa paikassa tehtävä esikokoonpano vähentää työmaan kuormitusta, kun teollisuus- ja jäähdytysputkistojen asennuskokonaisuudet tehdään etukäteen. Työ voidaan tehdä hallituissa olosuhteissa lattiatasossa sen sijaan, että asentajat kokoaisivat raskaita osia ahtaissa käytävissä useiden metrien korkeudessa. Myös hitsauksen laadunvalvonta ja esivalmistetta rikkomattomat tarkastukset (NDT, esim. röntgenkuvaukset) tehdään esivalmistuksen yhteydessä ennen työmaalle siirtymistä.

Toimitusjohtaja Jussi Tokola painottaa, että Balanuksen tekemä esivalmistus ja esikokoonpano hyödyttävät koko työmaata.

– Kun emme varaa suurta aluetta valmistustyöhön, muille urakoitsijoille jää enemmän tilaa toimia.

Toimintamalli edellyttää Balanukselta tarkkaa suunnittelua, sopivia sisä- ja ulkotiloja lähellä työmaata sekä kuljetus- ja nostokalustoa.

– Pystymme tekemään asennukset puolta nopeammin kuin perinteisellä tavalla, Tokola mainitsee.

Kaukolämpövoimalaitokseen Balanus toimitti laitoksen hukkalämmönkeruujärjestelmät sisältäen teollisuusputkistot (yht. noin 2 km) ja laitteet. Asennusten ja asennusreittien yhteensovittaminen useiden järjestelmätoimittajien kanssa edellytti aktiivista yhteistyötä kaikkien osapuolien kesken.

Command Base™ ohjaa putkistojen toimitusprosessia kokonaisvaltaisesti

Balanuksen toimitusketjua ohjataan yrityksen itse kehittämällä Command Base™ -järjestelmällä. Sillä hallitaan ja seurataan reaaliajassa kunkin esivalmisteen ja esikokoonpannun moduulin etenemistä toimitusketjussa, mikä on etu varsinkin logistisesti haastavissa kohteissa.

Command Basen™ avulla asentajat, työnjohto ja tilaajan edustajat näkevät, mitkä putket ovat saapuneet välivarastoon, mitä kokonaisuuksia voidaan valmistaa ja missä järjestyksessä niitä tarvitaan.

Balanus valvoo valmistuksen eri vaiheita koko putkistotoimituksen ajan yhdessä tilaajan kanssa hyväksytyn laatu- ja tarkastussuunnitelman mukaisesti.

Balanus toteuttaa datakeskusten jäähdytysjärjestelmiä tiukassa aikataulussa

Balanus on toteuttanut datakeskusten jäähdytysjärjestelmätoimituksia, joihin on sisältynyt putkistoja ja runsaasti laitteita. Vaativissa hankkeissa yrityksen osaaminen korostuu erityisesti tiukkojen aikataulujen ja laadun hallinnassa sekä putkistojen puhtauden varmistamisessa.

Jäähdytysputkistot toimitetaan kohteisiin puhtaina ja tulpattuina. Balanus varmistaa putkistojen puhtauden hapotuksella, joka poistaa hitsausjäämät. Näin voidaan lyhentää käyttöönottovaiheen pesu- ja huuhteluaikaa. Tilaajalle on tärkeää saada laitos nopeasti käyttöön.

Datakeskushankkeet ovat tuoneet Balanukselle kokemusta jäähdytysjärjestelmien toimittamisesta poikkeuksellisen tiukoissa aikatauluissa. Jussi Tokolan mukaan urakan vaativuus ei aina johdu sen laajuudesta, vaan toteutukseen käytettävissä olevasta ajasta. Balanus on esimerkiksi toteuttanut normaalisti noin vuoden vaativan toimituskokonaisuuden reilussa puolessa vuodessa.

– Pysyimme aikataulussa, ja loppuasiakas oli erittäin tyytyväinen.
